Galassia'SStampo ad iniezione per casco antisommossa in PC ABSè sviluppato per i produttori che cercano una produzione coerente di calotte del casco con materiali PC e PC+ABS. Con un inserto concavo integrato a cavità singola, acciaio pretemprato P20/718H, lucidatura della cavità Ra 0,8 e una durata teorica di 300.000-500.000 colpi, lo stampo è progettato per una produzione industriale stabile e ripetibile.
La produzione di calotte per caschi antisommossa richiede molto più che la semplice modellatura di materiale termoplastico. Lo stampo a iniezione deve mantenere la consistenza dimensionale, controllare l'uniformità delle pareti del guscio, resistere a ripetute pressioni di iniezione e supportare una sformatura affidabile durante lunghi cicli di produzione. PC e PC+ABS sono comunemente selezionati per applicazioni in cui le prestazioni agli urti e la resistenza strutturale sono importanti, rendendo la progettazione dello stampo una parte fondamentale del processo di produzione.
Sommario
- Perché il design dello stampo del casco è importante?
- Qual è la struttura chiave di uno stampo per casco in PC ABS?
- Specifiche dello stampo ad iniezione per casco antisommossa in PC ABS
- Perché PC e PC+ABS sono adatti per lo stampaggio della calotta del casco?
- In che modo precisione e durata influiscono sulla produzione?
- Come viene prodotto e testato lo stampo?
- Cosa dovrebbero controllare gli acquirenti prima di ordinare?
- Dove può essere applicato lo stampo?
- Domande frequenti
- Ottieni una soluzione di stampo personalizzata
Perché il design dello stampo del casco è importante?
Uno stampo a iniezione determina direttamente la precisione con cui viene riprodotta la calotta del casco durante ogni ciclo produttivo. Per i dispositivi di protezione, la coerenza è particolarmente importante perché le variazioni nella geometria, nello spessore delle pareti, nella qualità della superficie o nella sformatura possono influenzare l'assemblaggio a valle e l'ispezione del prodotto.
Uno stampo per casco ben progettato dovrebbe fornire un profilo della cavità stabile gestendo al tempo stesso la pressione di iniezione e le condizioni di raffreddamento. L'obiettivo non è semplicemente creare la forma esterna corretta, ma mantenere la ripetibilità durante tutta la produzione estesa.
- Consistenza dimensionale:Aiuta a mantenere la geometria prevista della calotta del casco.
- Stampaggio uniforme:Supporta la formazione coerente della parete del guscio.
- Resistenza all'usura:Consente allo strumento di resistere a cicli di produzione ripetuti.
- Sformatura affidabile:Riduce la possibilità di danni o segni di espulsione visibili.
- Qualità della superficie:Una cavità lucida può aiutare a produrre un aspetto del guscio pulito e coerente.
La ricerca sulla produzione di caschi tramite stampaggio a iniezione ha inoltre identificato cicli di produzione più brevi, qualità stabile del prodotto e resistenza agli urti come importanti vantaggi associati allo stampaggio a iniezione rispetto agli approcci di formatura più tradizionali.
Qual è la struttura chiave di uno stampo per casco in PC ABS?

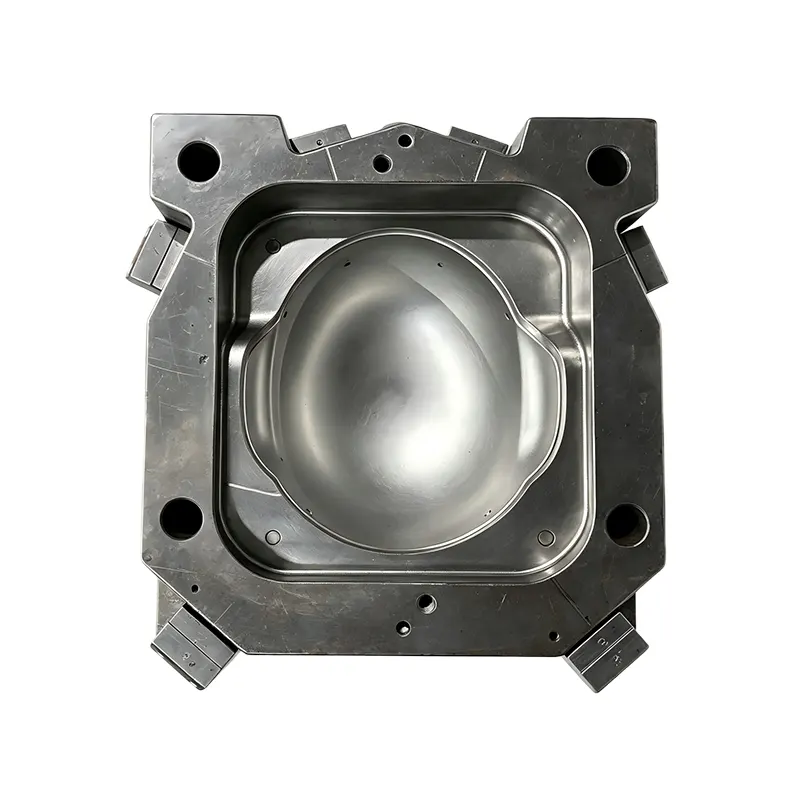

Lo stampo di Galaxy utilizza astruttura dell'inserto concavo integrato a cavità singola. Questa configurazione è adatta per la produzione della calotta esterna di un casco antisommossa e fornisce una geometria della cavità dedicata per riprodurre il profilo della calotta richiesto.
La cavità utilizza acciaio per stampi pretemprato P20 e 718H, mentre la base dello stampo utilizza acciaio al carbonio 45#. La combinazione ha lo scopo di bilanciare la resistenza all'usura della cavità con la rigidità complessiva della base dello stampo durante l'iniezione.
Configurazione a cavità singola
Il design a cavità singola consente all'attenzione ingegneristica di rimanere focalizzata sulla riproduzione accurata della calotta del casco. Può anche semplificare il bilanciamento dello stampo e la gestione della produzione quando il prodotto richiede un'area di stampaggio prevista relativamente ampia.
Acciaio per cavità pre-temprato
P20 e 718H sono opzioni consolidate di acciaio per stampi per attrezzature industriali. Il loro utilizzo nella cavità fornisce una base pratica per la produzione ripetuta, in particolare quando si prevede che lo stampo funzioni per periodi prolungati.
Lucidatura fine di cavità
La cavità viene lavorata mediante lucidatura in più fasi per ottenere una finitura superficiale Ra 0,8. Una finitura controllata della cavità aiuta a ridurre i segni evidenti di lavorazione sul guscio stampato e supporta un aspetto finito più pulito.
Specifiche dello stampo ad iniezione per casco antisommossa in PC ABS
I seguenti parametri riassumono la configurazione principale descritta per lo stampo della calotta del casco Galaxy. Le dimensioni effettive dello stampo, il design del canale, il layout di raffreddamento e i requisiti della macchina per iniezione possono essere personalizzati in base al modello CAD del casco del cliente e ai requisiti di produzione.
| Parametro | Specifica | Beneficio della produzione |
|---|---|---|
| Prodotto stampato | Calotta esterna del casco antisommossa | Progettato per la produzione di conchiglie dedicata |
| Compatibilità dei materiali | PC e PC+ABS | Supporta opzioni termoplastiche tecniche comuni |
| Struttura della cavità | Inserto concavo integrato a cavità singola | Geometria della cavità stabile e stampaggio controllato |
| Acciaio a cavità | Acciaio pretemprato P20/718H | Buona resistenza all'usura e alla deformazione |
| Base dello stampo | Acciaio al carbonio 45# | Fornisce rigidità strutturale |
| Finitura superficiale della cavità | Ra 0,8 lucidatura fine | Supporta superfici del guscio lisce e pulite |
| Durata teorica | 300.000–500.000 colpi | Supporta lunghi cicli produttivi |
Perché PC e PC+ABS sono adatti per lo stampaggio della calotta del casco?
La selezione del materiale influenza la progettazione dello stampo, le condizioni di lavorazione, i requisiti di raffreddamento, il comportamento di ritiro e le caratteristiche prestazionali del guscio finito. Il PC offre un'elevata resistenza agli urti e al calore, mentre PC+ABS combina le caratteristiche del policarbonato con i vantaggi di lavorazione e superficie associati all'ABS.
Per questo motivo, i produttori dovrebbero confermare l’esatto grado di resina prima che lo stampo entri nella progettazione finale. Gradi diversi possono avere caratteristiche di flusso, comportamento di ritiro, temperature di lavorazione e additivi diversi.
Uno stampo adeguato dovrebbe quindi essere progettato attorno al materiale confermato dal cliente piuttosto che trattare PC e PC+ABS come materiali completamente intercambiabili. La conferma del materiale durante la fase di progettazione può aiutare a ridurre le modifiche successive e migliorare la stabilità della produzione.
Lista di controllo per la selezione dei materiali
- Confermare l'esatto grado di resina PC o PC+ABS.
- Esaminare le condizioni di lavorazione consigliate dal produttore.
- Considerare il ritiro previsto e i requisiti dimensionali.
- Controllare l'aspetto superficiale richiesto della calotta del casco.
- Abbina il materiale al volume di produzione e all'applicazione previsti.
In che modo precisione e durata influiscono sulla produzione?
Lo stampo di un casco è ripetutamente sottoposto a movimento meccanico, pressione di iniezione, cicli termici e forze di espulsione. Nel tempo, una selezione inadeguata del materiale o una precisione di lavorazione insufficiente possono aumentare l'usura e la deviazione dimensionale.
Galassia soddisfa questi requisiti attraverso lavorazioni CNC di precisione, lucidatura di cavità in più fasi, iniezione di prova, ispezione dimensionale e test di sformatura. Questi passaggi creano un ciclo di controllo della qualità tra la produzione dello stampo e la preparazione alla produzione.
La durata teorica dichiarata di 300.000–500.000 colpi è particolarmente rilevante per i produttori che pianificano una produzione sostenuta. La durata effettiva dello stampo dipende da fattori quali il materiale, le condizioni di lavorazione, la manutenzione, il funzionamento della macchina e l'ambiente di produzione, pertanto i dati relativi alla durata di servizio dovrebbero essere trattati come obiettivi tecnici piuttosto che come una garanzia universale.
Come viene prodotto e testato lo stampo?
Gli utensili di precisione richiedono un processo di produzione controllato poiché piccole deviazioni dimensionali nella cavità possono essere riprodotte su ogni parte stampata. Un tipico flusso di lavoro di produzione comprende le seguenti fasi:
- Recensione del prodotto e del DFM:Il modello CAD del casco e i requisiti dei materiali vengono valutati prima della lavorazione.
- Ingegneria delle cavità:La struttura della cavità e le dimensioni critiche sono stabilite secondo il progetto approvato.
- Lavorazione CNC:La lavorazione ad alta precisione crea la cavità primaria e i componenti dello stampo.
- Elettroerosione e finitura:Aree complesse o dettagliate possono ricevere ulteriori processi di lavorazione e finitura.
- Lucidatura:La superficie della cavità viene rifinita fino alla finitura richiesta.
- Assemblaggio dello stampo:Vengono assemblati cavità, base dello stampo, componenti di espulsione e altri sistemi.
- Iniezione di prova:Lo stampo viene testato con il materiale di produzione previsto.
- Ispezione:Le dimensioni del campione e le prestazioni di sformatura vengono controllate prima della consegna.
Questo approccio è importante per gli acquirenti OEM perché lo stampo dovrebbe arrivare pronto per l'integrazione nel processo di produzione previsto anziché richiedere un ampio lavoro correttivo dopo l'installazione.
Cosa dovrebbero controllare gli acquirenti prima di ordinare?
Selezionare un fornitore di stampi per caschi implica molto più che confrontare il preventivo iniziale degli utensili. I team di procurement dovrebbero valutare insieme le specifiche tecniche e il processo di controllo della qualità.
| Punto di controllo dell'acquirente | Perché è importante |
|---|---|
| Compatibilità dei materiali | Garantisce che lo stampo sia progettato attorno alla resina prevista |
| Acciaio a cavità | Influisce sulla resistenza all'usura e sulla stabilità dimensionale |
| Finitura superficiale | Influisce sull'aspetto e sulla qualità della lavorazione dei gusci stampati |
| Obiettivo di durata utile | Aiuta a stimare l'utilizzo degli strumenti a lungo termine |
| Stampaggio di prova | Conferma le prestazioni pratiche della produzione prima della spedizione |
| Controllo dimensionale | Verifica lo stampo finito rispetto ai requisiti approvati |
| Supporto post-vendita | Aiuta a gestire la manutenzione e i futuri requisiti degli utensili |
Gli acquirenti possono anche esaminare le soluzioni più ampie di Galaxy per stampi per attrezzature di polizia quando un progetto coinvolge diversi componenti di attrezzature protettive piuttosto che la sola calotta del casco.
Dove può essere applicato lo stampo?
Lo stampo è destinato principalmente alla produzione in serie di calotte esterne per caschi antisommossa. Può essere preso in considerazione dai produttori che producono dispositivi di protezione per applicazioni di sicurezza e per uso professionale.
- Produzione di caschi antisommossa
- Produzione di apparecchiature di sicurezza
- Progetti OEM di dispositivi di protezione
- Sviluppo personalizzato della calotta del casco
- Produzione ad iniezione batch di calotte in PC o PC+ABS
Per i progetti che richiedono attrezzature aggiuntive per dispositivi di protezione, i produttori possono anche valutare soluzioni correlate come uno stampo per casco antisommossa o altre configurazioni di stampi per attrezzature di polizia dedicate.
Domande frequenti
Quali materiali può essere lavorato con questo stampo a iniezione per casco?
Lo stampo è progettato per essere compatibile con materie prime PC e PC+ABS. La qualità del materiale finale dovrebbe essere confermata durante la fase di progettazione in modo che i parametri di lavorazione e stampaggio possano essere abbinati in modo appropriato.
Qual è la struttura della cavità?
Lo stampo utilizza una struttura di inserto concavo integrato a cavità singola progettata specificamente per la produzione della calotta esterna del casco antisommossa.
Quale acciaio viene utilizzato per la cavità dello stampo?
La cavità utilizza acciaio per stampi pretemprato P20 e 718H, mentre la base dello stampo utilizza acciaio al carbonio 45#.
Che finitura superficiale ha la cavità?
La cavità è sottoposta a lucidatura in più fasi per raggiungere uno standard di lucidatura fine Ra 0,8, supportando superfici del guscio modellate lisce e pulite.
Per quanto tempo può essere utilizzato lo stampo?
La durata teorica dichiarata è di circa 300.000–500.000 colpi. La durata effettiva dipende dal tipo di resina, dalle condizioni di lavorazione, dalla manutenzione, dal funzionamento della macchina e da altri fattori di produzione.
Lo stampo viene testato prima della consegna?
SÌ. Ogni stampo viene sottoposto a iniezione di prova, ispezione dimensionale e test di scorrevolezza della sformatura prima della consegna per verificare la preparazione alla produzione.
Ottieni una soluzione di stampo personalizzata
Scegliere la giusta configurazione degli strumenti all'inizio del progetto di un casco può ridurre i rischi di produzione e fornire un percorso più stabile dalla progettazione CAD alla produzione di massa. Galaxy combina lavorazione di precisione degli stampi, compatibilità dei materiali, finitura delle cavità, iniezione di prova e ispezione per supportare i produttori nello sviluppo di calotte per caschi antisommossa in PC e PC+ABS.
Se stai pianificando il progetto di un nuovo casco, sostituendo uno strumento esistente o sviluppando una calotta personalizzata,contattacicon il disegno CAD, le specifiche dei materiali, il volume di produzione e le informazioni sulla macchina. Galaxy può esaminare le vostre esigenze e fornire una configurazione di stampo, una soluzione ingegneristica e un preventivo adeguati per il vostro progetto.
